در صنایع مختلف از بزرگ تا کوچک، نیاز به ابزاری وجود دارد که در وقت نیاز بتواند فلزاتی مانند لوله ها را خم کند. دستگاه لوله خم کن همین ابزار فنی است که بسیار پرکاربرد بوده و به سه شکل دستی، هیدرولیکی، برقی تولید می شوند. این ابزار بسیار کاربردی است.

لوله خم کن از چه ابزاری است؟

دستگاه لوله خم کن، برای شکل دهی به لوله های فلزی و پلاستیکی مورد استفاده قرار می گیرند. این دستگاه برای لوله هایی با قطرهای متفاوت کاربرد خواهند داشت. دستگاه های لوله خم کن می توانند در سایزهای   2و 3 و 4 و 5 اینچ، بسیار پرقدرت عمل کنند. این دستگاه می تواند لوله هایی در قطر 114 میلیمتر و ضخامت 7 میلیمتر، را خم و تغییر شکل دهند.

انواع لوله خم کن:

این دستگاه می تواند در مدل های لوله خم کن دستی و لوله خم کن هیدرولیک و همچنین مدل برقی، تولید شوند.

برای خم کردن لوله ها و فلزات مختلف، دستگاه های خم کنی متنوعی در بازار وجود دارد. مانند دستگاه خم کن آهن، پروفیل، میلگرد، نبشی، خم کن لوله و...

البته بعضی از این دستگاه های خم کنی و از جمله لوله خم کن، می توانند از انواع پیشرفته هم باشند که به سیستم کامپیوتری NC  و CNC متصل شوند.

فواید استفاده از لوله خم کن:

این دستگاه می تواند با دقت هر چه بیشتر بدون هیچگونه چروک شدگی و تغییر شکل پیدا کردن لوله، آن را خم کند. بخصوص در صنایعی مانند ساخت فرفورژه که احتیاج به ظریف کاری زیادی دارید.

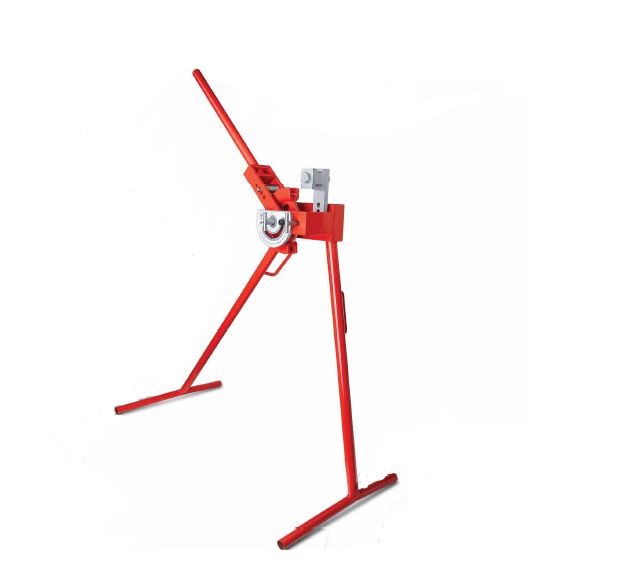

لوله خم کن دستی:

این دستگاه را می توان با کمک نیروی مکانیکی و دست مورد استفاده قرار داد. لوله خم کن های دستی در برندهای مختلفی ساخته می شود و دارای قیمت های متفاوتی هم هستند.

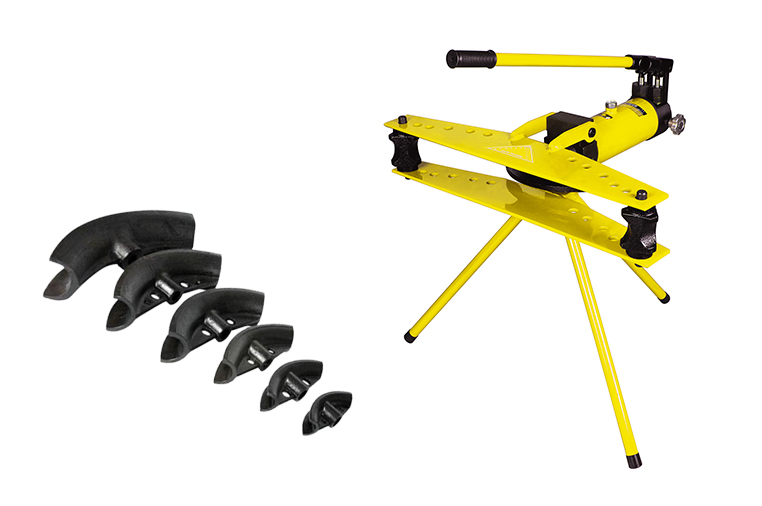

لوله خم کن هیدرولیک:

این دستگاه برای زاویه دادن و تغییر شکل به لوله ها استفاده می شوند. و می توانند برای لوله هایی از جنس آهن، مس، آلومینیوم، میلگرد و... به کار روند. کار با این دستگاه خیلی ساده و راحت می باشد و به کمک آن می توان کار خود را به راحتی انجام دهید. با نیروی هیدرولیک فرایند خم کردن فلزات بهتر و سریعتر اتفاق خواهد افتاد.

دستگاه پانچ تابلو برق، وسیله ای است که برای برش دادن و ایجاد حفره و سوراخ بر روی ورقه های فلزی تابلو برق کاربرد داشته و می توانند به دو شکل دستی و هیدرولیکی تولید شوند. این دستگاه می تواند ورقه هایی با جنس متفاوت و ضخامت های گوناگون را مورد برش قرار دهد.

با دستگاه پانچ تابلو برق بیشتر آشنا شوید

دستگاه پانچ تابلو برق؛ دستگاهی است که برای سوراخ  و برش کاری بر روی ورقه های فلزی تابلو برق استفاده می‌شوند.

این وسیله می تواند به شکل دایره ورقه ها را سوراخ کرده و در آنها حفره ایجاد کند. اندازه این حفره ها می‌توانند در سایزهایی بین 13 تا 100 میلی متر باشد و می توان با کمک این وسیله اشکالی نظیر مربع و شش ضلعی و.. هم به کمک این دستگاه بر روی ورقه ها ایجاد کرد.

معمولا ضخامتی که می توانند این دستگاهها بر روی آنها عملیات سوراخ کاری انجام دهند، ضخامت 3 میلیمتری برای آهن، 4 میلیمتری برای مس و آلومینیوم، 1.7 میلیمتری برای استیل می باشد.

چند نوع دستگاه پانچ تابلو برق وجود دارد؟

دستگاه پانچ که برای سوراخ کاری ورقه های فلزی استفاده می شود، می تواند به دو شکل پانچ دستی و پانچ هیدرولیک تولید شوند.

توانایی های پانچ دستی تابلو برق:

این دستگاه که با کمک نیروی دستی کار میکند، می تواند سوراخ هایی بر روی ورقه های فولادی تا ضخامت 2 میلیمتر ایجاد کند. همچنین نیروی مورد نیاز را با کمک آچار دستی به پیچ منتقل میکند. از دیگر مشخصات دیگر این نوع پانچ می توانیم به سبکی این وسیله، ایجاد سطح صاف و بدون نقص بعد از عملیات سوراخ کاری،  و توانایی ایجاد دایره ای با قطری تا حدود 61 میلیمتر را هم می توانیم نام ببریم.

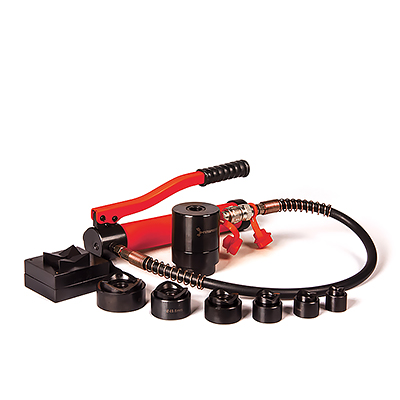

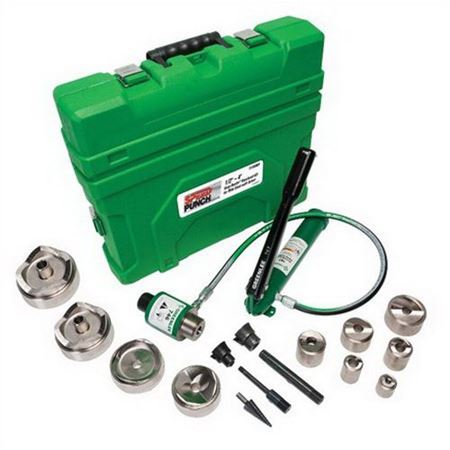

پانچ هیدرولیک تابلو برق چگونه کار می کند؟

این دستگاه که به کمک نیروی هیدرولیکی کار می کند، می تواند بر روی ورقه های با ضخامت 12 میلیمتر هم سوراخ ایجاد کند. دارای وزن کمی هستند که میتوان از آنها برای ارتفاعات هم استفاده کرد. کار با این دستگاه پانچ از سرعت بالایی برخوردار خواهد بود و همچنین قابلیت اتصال به پمپ های هیدرولیک دستی و پایی و برقی را دارد.

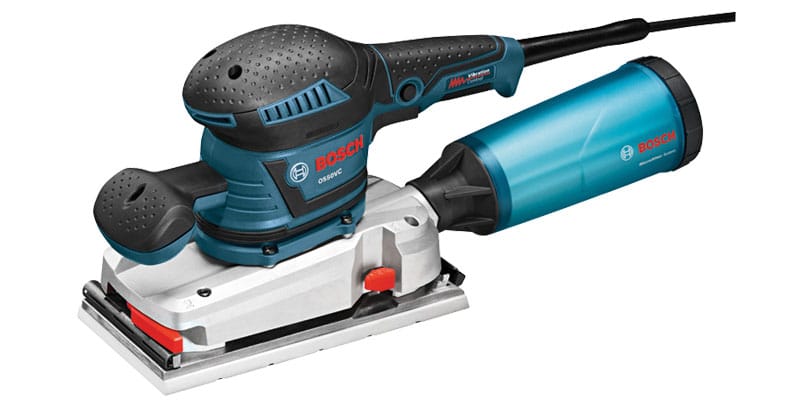

سنباده لرزان، دستگاهی است که در انواع مختلفی ساخته شده و البته برای سنباده کشی بهتر بر سطوح مختلف مخصوصا سطوح چوبی و از بین بردن ناصافی ها و پستی و بلندی ها مورد استفاده قرار می گیرند.

این دستگاه کاربردی به انواع برقی، بادی و شارژی تقسیم می شود و هر کدام از آنها برای زمینه خاصی می توانند مورد بهره برداری قرار بگیرند.

سنباده لرزان چیست؟

سنباده لرزان ابزاری کاربردی است که برای صاف کردن سطوح چوبی و از بین بردن خط و خش چوب، مورد استفاده قرار می گیرد. با استفاده از این سنباده به جای سنباده های معمولی و دستی، هم سرعت عمل افراد بیشتر خواهد شد و هم خستگی دست مانند قبل وجود نخواهد داشت. در این دستگاه، نیروی چرخشی که توسط موتور ایجاد می شود به حرکات لرزشی تبدیل شده و سطوح مورد سنباده کاری قرار می گیرند.

سازوکار دستگاه سنباده لرزان چگونه است؟

کف این دستگاه را معمولا کاغذ سنباده قرار می دهند و این کاغذها که هر کدام دارای شماره بندی و استاندارد خاصی نیز هستند، از دانه بندی ریز تا دانه بندی درشت، با کمک نیروی موتور، به سایش سطح مورد نظر می پردازند.

انواع دستگاه سنباده لرزان براساس نیروی تامین کننده:

دستگاههای سنباده زنی، می توانند براساس نیرویی که آنها را به حرکت در می آورند، به انواع سنباده لرزان برقی، سنباده لرزان بادی و سنباده لرزان شارژی؛ تقسیم بندی کرد.

اولین مورد همانطور که از نامش هم پیداست، با نیروی تامین کننده انرژی برای حرکت سنباده ، جریان برق می باشد. دستگاههای برقی می توانند در انواع و اقسام مدل های مختلف تولید شوند و هرکدام از آنها در زمینه خاصی مورد استفاده قرار می گیرند.

دومین مورد که از نوع سنباده لرزان بادی است، با کمک نیرو و فشار باد خارج شده از کمپرسور هوا کار می کند و دارای وزن و استهلاک کمتری نسبت به نوع برقی سنباده می باشد. برای استفاده از این دستگاه باید از کمپرسور با مخزن و حجم بالا استفاده شود تا مدام در حین کارکردن با کم شدن قدرت دستگاه روبرو نشویم.

برای انجام کارهای خانگی و کارگاهی کوچک استفاده از دستگاه سنباده لرزان برقی بیشتر پیشنهاد می شود.

نوع شارژی هم که دارای قدرت کمتری بوده و قابلیت استفاده در مکانهای که در آنها جریان برق وجود ندارد، بسیار کاربردی می تواند باشد.

بعد از انجام انواع پروژه های مخزنی که در آنها از مدارات بسته و لوله استفاده می شود، باید روشی برای تست صحت سنجی از این سیستم وجود داشته باشد. این دستگاه ؛ دستگاه تست پمپ هیدرواستاتیک می باشد که می توان با کمک ایجاد فشارهای مختلف بر روی سیستم ، از وجود نشتی در آن اطلاع پیدا کرد.

تست پمپ هیدرواستاتیک چه کاربردی دارد؟

 دستگاه تست پمپ هیدرواستاتیک برای تست سیستم های بسته استفاده می شود. مثلا برای مدارهای لوله کشی، مخزنهای تحت فشار و کپسول گازها و... و صحت مدارها به کار میروند. با کمک این دستگاه سیستم مورد ارزیابی قرار خواهد گرفت بدون انکه صدمه ای به آن وارد شده و یا تخریب شود.

البته در بعضی موارد که مدارها دچار نقص شدید در ایمنی باشند، ممکن است این تست ها منجر به تخریب هم شود. این دستگاه را با نام دستگاه تست پمپ لوله هم می نامند.

سازوکار تست پمپ هیدرواستاتیک چگونه است؟

در این دستگاه با کمک تحت فشار قرار دادن مایعات که اصلی ترین آن آب می باشد، مدار مخزن و یا سیستم مورد ارزیابی قرار خواهد گرفت و به این طریق اگر سیستم و لوله ها نشتی داشته باشند؛ مشخص خواهد شد. فشاری که بر روی منبع وارد می شود می تواند از 50 بار تا 1000 بار هم باشد.

انواع دستگاه تست پمپ هیدرواستاتیک:

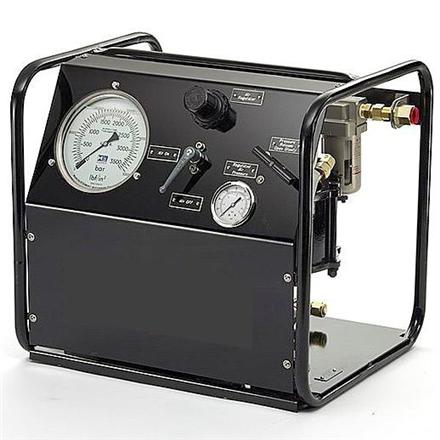

این دستگاه به سه شکل تولید می شود. تست پمپ برقی، تست پمپ دستی و بادی. هر کدام از این دستگاهها با توجه به نوع انرژی که دریافت می کنند، می توانند کار انجام دهند. به طور کلی دستگاه تست پمپ هیدرواستاتیک، جزو بسیار مهم و اساسی سیستم های آبرسانی بوده و باید بعد از اتمام هر پروژه، تست ارزیابی صورت بگیرد.

تست پمپ ها در برندهای مختلفی تولید می شوند و کشورهای معتبری سازنده این دستگاه هستند. اگر می خواهید خریدی مطمئن داشته باشید و در عین حال با وجود نوسانات قیمتی، بتوانید خرید تست پمپ ارزان، را تجربه کنید، می توانید روی کمک ما حساب کنید و از نظر کارشناسان ما بهره مند شوید.

البته حتما باید در نظر داشته باشید که مسلما همه دستگاههای تست ارزان، قابل اعتماد نخواهند بود و شما باید از فروشگاههای معتبر در این زمینه خرید داشته باشید.

برای اینکه لوله ها بدون هیچگونه نشتی و بدون استفاده از جوشکاری و لحیم کاری بتوانند در یکدیگر قرار بگیرند و به اصطلاح آب بندی شوند، نیاز به وسیله ای به نام تیوپ اکسپندر یا والس لوله داریم، که در انواع مختلف شارژی ، هیدرولیک و دستی تولید می شوند.

آنچه که باید در ارتباط با تیوپ اکسپندر لازم است بدانید

تیوپ اکسپندر در واقع برای آب بندی لوله ها در داخل یک صفحه دیگر و یا لوله ای دیگر، کاربرد دارند. نام دیگر این وسیله، والس لوله می باشد. با نام های دیگری مانند گشادکن لوله ها هم در بازار شناخته میشوند.در حقیقت می توان دو فلز را بدون آنکه نیاز به وسیله سوم و حد واسطی باشد، به یکدیگر متصل کرد و با وجود فشار و تغییرات زیاد هم از این دو قطعه به هم متصل، چیزی نشت نکند. این وسیله می تواند در انواع و اقسام صنایع و کارخانجات مورد استفاده قرار بگیرد. از صنایع بزرگی همچون نفت و گاز و پتروشیمی گرفته تا صنایع خودروسازی و کشتی سازی و غذایی و ....

لوله هایی که می توانند از طریق تیوپ اکسپندر به یکدیگر متصل شوند میتوانند از هر نوع جنسی باشند مثل لوله های مسی، آلومینیومی، فولادی و...

انواع تیوپ اکسپندر:

والس لوله، می تواند با توجه به منبع انرژی به انواع مختلفی تقسیم شوند. مثل اکسپندر دستی، اکسپندر هیدرولیکی، اکسپندر شارژی

اکسپندر دستی:

این دستگاه به شکل دستی و با کمک نیروی فیزیکی دست، لوله ها را می توان کاملا باز کرده و سری را نسبت به سایز لوله، روی اکسپندر بست.

اکسپندر هیدرولیکی:

برای باز کردن و گشاد کردن انواع لوله ها از دستگاه پمپ هیدرولیکی که در داخل اکسپندر تعبیه شده، استفاده می شود. جنس این دستگاه معمولا از لوله فولادی می باشد.

اکسپندر شارژی:

این دستگاه با کمک باتری کار می کند. البته نیروی باتری به پمپ هیدرولیک تعبیه شده دردستگاه منتقل می شود.

این وسیله می تواند برای راه اندازی دستگاههای مثل تهویه، سیستم های گرمایشی، بهداشتی و ... مورد استفاده قرار بگیرد. و این امکان را میدهد که بدون اتصال و جوشکاری، قطعات و لوله ها را در هم قرار داد.

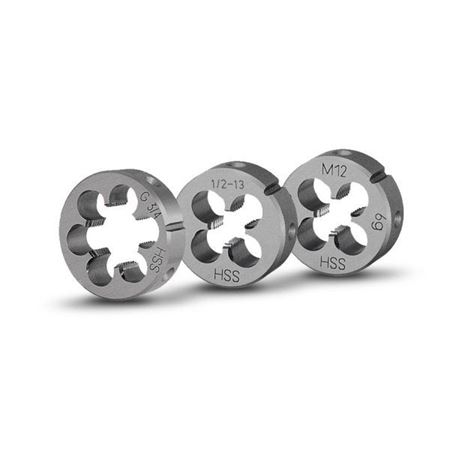

حدیده، وسیله ای است که دارای مهره های دندانه دار است و خود این دندانه ها هم دارای شیارهایی هستند که لبه بیرونی این مهره ها را تیز و برنده کرده و سبب خواهد شد تا سطح بیرونی فلزات برش بخورند و سطوح بیرونی آنها ( لوله ها و میله ها ) دارای دندانه شده و بتوانند به یکدیگر متصل شوند.

با کاربرد حدیده بیشتر آشنا شویم:

حدیده وسیله ایست که دارای شیار و دندانه برنده روی مهره های خود بوده و می توان با این شیارها لبه های تیز و برنده فلزات را برید و سطوح بیرونی فلزات را می توان برش داد.

جنس آن می تواند از آلیاژهای مختلفی مثل آلومینیوم، برنج، چدن، استیل و مس باشد. حدیده کاری هم یعنی اینکه روی میله ها و لوله ها برای اتصال، براده برداری و دندانه ایجاد کنید و این کار بااین وسیله صورت میگیرد.

انواع حدیده:

این ابزار در انواع گوناگون ساخته می شود. از جمله:

حدیده دستی، حدیده برقی یا ماشینی

حدیده دستی و کاربرد آن:

این وسیله از فولاد کم کربن ساخته می شود. جنس آن از استیل هم می تواند باشد. در این مدل از وسیله ای به نام جغجغه برای ساده تر شدن کار استفاده می شود. دارای شیارهای تیز هستند و در دو مدل درزدار و بدون درز تولید می شوند. مدل درزدار دارای شکاف و شیار است.

این وسیله می تواند در کارگاه ها و صنعت استفاده شود. دارای ساختار چدنی است، شکاف بزرگی برای روغن کاری و خنک سازی برای آنها تدارک دیده شده، دارای سری لقمه و دسته چرخ ضامن دار هم می باشند، همچنین برای بالاتر رفتن کیفیت دنده های رزوه از پروفیل جدید پارچه هم استفاده می شود.

حدیده برقی:

این دستگاه بسیار قوی بوده و امکان رزوه زنی میلگرد هم وجود دارد و احتیاجی به نیروی دست و فشار وجود نخواهد داشت.

تفاوت قلاویز و حدیده چیست؟

قلاویز وسیله ای برای رزوه کاری در داخل قطعه ها و دیگری برای رزوه کاری در بیرون قطعات مورد کاربرد قرار میگیرند. ساخت این دو براساس استانداردهای جهانی باید صورت بگیرد.

در هنگام استفاده از حدیده ها حتما نکات ایمنی را باید رعایت کنید. مثلا از دسته این ابزار به عنوان چکش استفاده نکنید، در نوع برقی دسته آن نباید در محیط خیس و مرطوب قرار بگیرد و...
