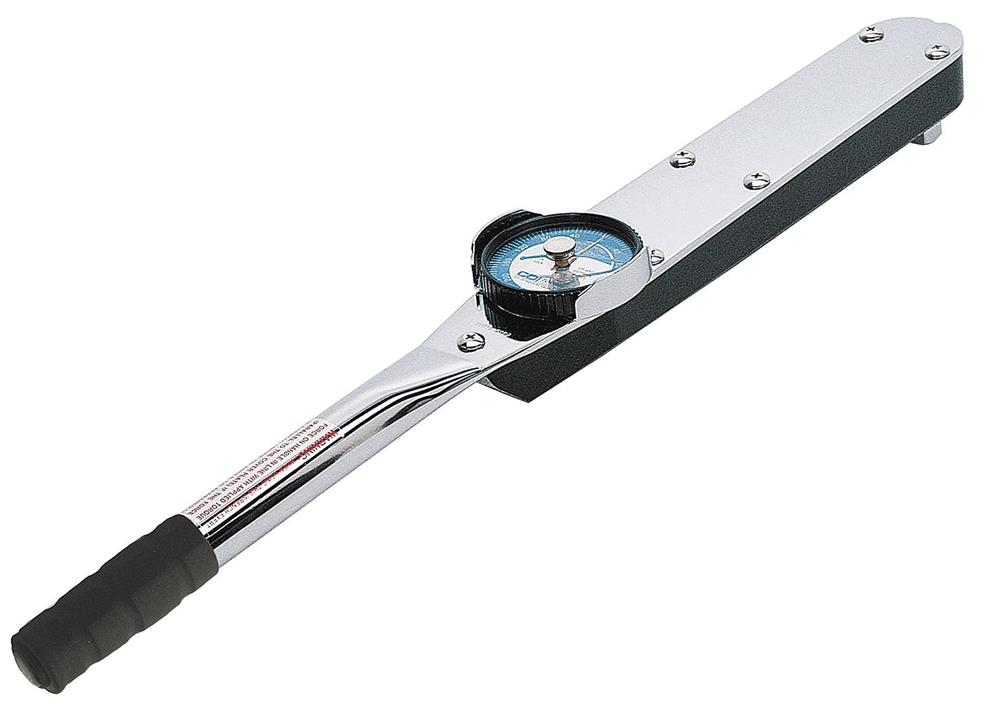

ترکمتر ساعتی یکی از انواع ترکمتر ها است که برای اتصالات موقت چند قطعه به کمک پیچ و مهره در گشتاور های خاص استفاده می شود و همچنین اعمال این گشتاور دقیق و خاص توسط ترکمتر انجام می گردد. ترکمترهای ساعتی معمولا در انواع مختلفی دسته بندی شده و کاربردهای متفاوتی دارند.



ترکمتر ساعتی چیست و چه کاربردی دارد؟

ترکمتر ساعتی یکی از انواع ترکمتر ها است که برای اتصالات موقت چند قطعه به کمک پیچ و مهره در گشتاور های خاص استفاده می شود و همچنین اعمال این گشتاور دقیق و خاص توسط ترکمتر انجام می گردد. در این نوع  ترکمتر نمایش عدد گشتاور و اندازه های آن به وسیله نمایشگر عقربه ای انجام می شود، از این رو به آن علاوه بر ترکمتر ساعتی، ترکمتر عقربه ای نیز می گویند. این نوع ترکمترها معمولا دارای دو عقربه هستند که عقربه دوم بیشترین مقدار گشتاور اعمال شده را ثبت می کند.



ترکمتر ساعتی واحد های اندازه گیری متفاوتی دارند از جمله نیوتن متر، اینچ پوند و فوت پوند که این تفاوت بستگی به  به نوع مارک و مدل دارد، اما واحد اندازه گیری جهانی آن نیوتن متر می باشد. اندازه گیری ترکمتر عقربه ای یا ساعتی معمولا از صفر نیوتن شروع شده و دقت اندازه گیری آن حدود ۳ الی ۴ درصد است که این خطا به میزان گشتاور بستگی دارد.



ترکمتر ساعتی به دلیل مقاومت بالا نسبت به نمونه های دیجیتال و عملکرد مکانیکال  بیشتر در صنعت، آزمایشگاه ها، کارهای حساس و آزمایش پیچ ها مورد استفاده قرار می گیرد. همچنین از قابلیت های ویژه این دستگاه لازم است یادآوری کنیم که از بین ترکمترهای مختلف فقط ترکمتر های ساعتی هستند که هم نیوتن و  هم گشتاور پیچ در هنگام باز و بسته شدن را نشان می دهند.



این دستگاه را تحت عناوین دیگری از جمله ترکمتر عقربه ای، ترکمتر اندیکاتوری، ترکمتر درجه ای و آچار درجه ای در بازار معرفی می کنند. بنابراین اگر با چنین عناوینی مواجه شدید، نگران نباشید!



چگونه از ترکمتر ساعتی نگهداری کنیم؟

با رعایت چند نکته می توانید طول عمر لوازم و قطعات یدکی را افزایش دهید، به عنوان مثال رعایت نکات زیر در افزايش طول عمر و حفظ دقت ترکمتر در حالت استاندارد می تواند موثر باشد:



• ترکمتر را دور از گرما و رطوبت و در دمای اتاق نگهداری کنید.
• هیچ گاه از دسته ی این وسیله به عنوان وسیله ای برای ضربه زدن استفاده نکنید.
• ترکمتر را در جعبه مخصوص خود نگهداری کنید.
• پس از استفاده از وسیله قفل دسته گردان را آزاده کرده و آن را به حالت اولیه باز گردانید.
• با توجه به تعداد دفعات مورد استفاده از ترکمتر در جهت کالیبراسیون بودن وسیله اقدام کنید، چرا که بسیاری از خطاهای عمده و عیب یابی بخش های مکانیک ترکمتر به علت کالیبره نبودن آن است.









 ((جهت مشاوره و خرید انواع ابزارتخصصی ترکمتر،بکس بادی،پولی کش،مولتی پلیر،جک،آچار بکس ، گریس پمپ بادی ، بالانسر، پرس هیدرولیک و...با کارشناسان فنی آچارکالا در تماس باشید :  02166348970))









تنظیمات و نحوه استفاده از مولتی پلیر یا ترکمتر

 همیشه در کارهای فنی و صنعتی از ابزارآلات مخصوصی استفاده می‌شود که این ابزار هریک برای کار خاصی مورد استفاده قرار می‌گیرند. در این مطلب می‌خواهیم نمونه ابزارهایی تحت عنوان «مولتی پلیر» و «ترکمتر» را به شما معرفی کنیم تا با شیوه کار و انواع آن‌ها آشنا شوید. البته این دو نوع ابزار زمانیکه به صورت همزمان مورد استفاده قرار بگیرند، می‌توانند کارایی حرفه‌ای‌تر و دقیق‌تری برای صنعتگران داشته باشند.

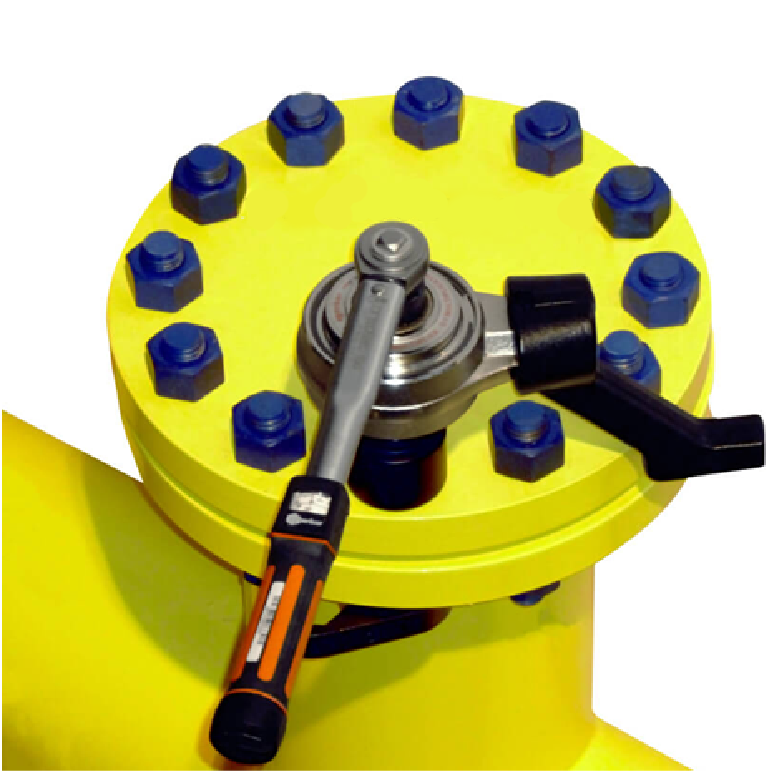

مولتی پلیر چیست؟

مولتی‌پلیر یا مولتی پلایر «multiplier» یک وسیله برای افزایش مقدار گشتاور در زمان باز و بسته کردن پیچ و مهره‌ها است. «گشتاور» به عاملی گفته می‌شود که موجبات چرخش یا دَوَران یک جسم را ایجاد می‌کند. مثلاً وقتی شما از یک جک برای محکم کردن پیچ لاستیک اتومبیل‌تان استفاده می‌کنید، دارید با استفاده از جک، نیروی گشتاور را در جهت بسته شدن آن پیچ به کار می‌برید. بنابراین هر جسمی که در قسمت‌های مختلف آن از پیچ و مهره یا نمونه‌هایی از این قبیل استفاده شده باشد، برای باز و بسته شدن به دستگاهی به نام مولتی‌پلیر نیاز خواهند داشت. این وسیله در انواع مدل‌ها و سایزهای مختلف تولید می‌شود تا هر صنعت بسته به نیاز خود از انواع مخصوص آن استفاده کند.
لازم به ذکر است که برای باز و بسته کردن پیچ‌‌های کوچک از پیچ‌گوشتی استفاده می‌شود، اما پیچ و مهره‌هایی که برای اتصال دو سطح مختلف در سایزهای بزرگتر‌ استفاده می‌شوند، ساختار متفاوتی دارند و برای کار با آن‌ها حتماً باید از مولتی‌پلایر استفاده شود.





از مولتی‌پلیر در چه بخش‌هایی استفاده می‌شود؟

همانطور که گفتیم، باز و بسته کردن پیچ و مهره‌ها به وجود مولتی‌پلیر وابسته است. بنابراین هر صنعتی که با پیچ و مهره سر و کار داشته باشد، ملزم به استفاده از مولتی‌پلیر خواهد بود. اگرچه صنعت‌ها و کارهای مختلفی در سطح جهان وجود دارند که برای انجام فعالیت‌های خود به این وسیله نیاز دارند، اما بیشترین و رایج‌ترین کاربرد مولتی ‌پلیر در صنایع زیر است:

- صنعت خودروسازی

- صنعت خطوط تولید و مونتاژ دستگاه‌ها در کارخانجات

- صنعت تولید و اجرای سازه‌های فلزی که با پیچ و مهره به هم متصل می‌شوند

- نصب ماشین‌آلات صنعتی

- تولید و ساخت دوچرخه و موتورسیکلت

- و .....

اگرچه در نمونه‌های عنوان شده، تنها در تولید و اجرای پروژه‌های صنعتی از مالتی‌پلایرها استفاده می‌شد، اما صنعتگران برای تعمیر و مکانیکی این ابزارآلات نیز به این وسیله نیاز خواهند داشت. بنابراین مولتی‌پلیر در جعبه ابزار بیشتر تعمیرکاران و فنی‌کاران نیز وجود دارد.



چگونه می‌توانیم از مولتی پلیر استفاده کنیم؟

استفاده از مولتی‌پلیر مانند استفاده از سایر ابزارآلات صنعتی مانند انواع آچارها یا دریل است. بنابراین برای کار با این ابزار نیز باید ابتدا دسته‌ی آن را محکم در دستان خود بگیرید و سپس آن را بر روی پیچ قرار داده و فشار را اعمال کنید تا نیروی گشتاور مولتی ‌پلیر  در جهت باز یا بسته کردن پیچ، به کار بیفتد. البته کار با هرکدام از انواع مولتی ‌پلیرها شیوه نسبتاً متفاوتی دارد که بسته به کاری که هر فنی‌کار انجام می‌دهد، متفاوت است. اما در کل استفاده از آن هم مانند هر ابزار دیگری قابل فراگیری است. این وسیله یک دسته محکم (مانند دسته دریل) دارد که به راحتی در دست قرار می‌گیرد. یک لوله به دسته مولتی ‌پلیر  متصل است که از آن برای ایجاد نیروی گشتاور بر اجسام استفاده می‌شود (پیچ‌ها در آن لوله قرار می‌گیرند تا نیروی گشتاور آن‌ها را به چرخش بیندازد).
مولتی‌پلیرها از زنجیره‌ای از چرخ‌دهنده‌های «اپیسیکلیک» تشکیل شده‌اند که در هنگام کاربری، با چند نوع چرخ‌دنده متحرک دیگر سرعت بالایی پیدا می‌کنند و محور را در جهت حرکت تنظیم شده به حرکت درمی‌آورند. در واقع چرخ دنده‌های در هم آمیخته باعث می‌شوند تا هر پیچی در جهت تعیین شده به حرکت دربیاید. این و سیله دقیقاً مانند یک اهرم عمل می‌کند که تنها با فشار یک دکمه، نیرویی برابر با چندین نیوتن را بر اجسام دورانی وارد می‌کند.



در کنار مولتی‌پلایر از چه ابزارهای دیگری می‌توان استفاده کرد؟

اگرچه مولتی ‌پلیر  یک وسیله‌ی مستقل برای اعمال فشار بر روی پیچ و مهره‌های یک واحد صنعتی است، اما برخی از ابزارآلات دیگر نیز در کنار آن می‌توانند به کار برده شوند که از جمله آن‌ها می‌توان به وسیله‌ای به نام ترکمتر اشاره کرد. گاهی عنوان مولتی ‌پلیر و ترکمتر را به‌جای هم به کار می‌برند، اما این دو وسیله از یکدیگر متمایز هستند و حتی گاهی می‌توانند مکمل هم باشند. در ادامه به تعریف و بررسی کاربرد ترکمتر خواهیم پرداخت.





ترکمتر چیست؟

ترکمتر وسیله‌ای برای اندازه‌گیری دقیق فشار گشتاور بر روی پیچ و مهره‌ها است. از این وسیله برای اندازه‌گیری و ثبت مقدار دوران بر روی سیستم‌های چرخشی زیر استفاده می‌شود:

- ثبت گشتاور بر روی موتور دستگاه‌ها و تجهیزات

- ثبت و اندازه‌گیزی گشتاور انواع میل‌لنگ

- ثبت گشتاور گیربکس، روتور

- و ....

یک ترکمتر اندازه دقیق اعمال فشار برای دوران سیستم‌های فوق را مشخص می‌کند. بنابراین از این وسیله می‌توان در کنار مولتی‌پلیر استفاده کرد. وقتی از مولتی‌پلیر و ترکمتر در کنار هم بهره گرفته شود، نتیجه کار بسیار بهتر و دقیق‌تر خواهد بود. صنایع سنگین و محصولات صنعتی که نیاز به دقت‌عمل بالایی دارند، از این دو وسیله در کنار هم استفاده می‌کنند.



صنعتگران از چه زمانی از ترکمتر استفاده کردند؟

ترکمتر در اوایل قرن نوزده میلادی، توسط گروهی از کارکنان شهرداری شهر نیویورک آمریکا استفاده شد. این کارکنان برای کنترل آب شهری به وسیله‌ای نیاز داشتند تا به کمک آن به‌راحتی پیچ و مهره‌های سیستم آب و فاضلاب را باز و بسته کنند؛ در نتیجه خود اقدام به ساخت چنین وسیله‌ای کردند. از آن زمان به بعد، از این وسیله که نام آن را ترکمتر گذاشته بودند، در دیگر صنایع استفاده شد، اما 30 سال پس از آن یعنی در سال 1920 میلادی، شخصی به نام والتر کرایسلر، مدیرعامل شرکت ماشین‌سازی کرایسلر «Chrysler»، از این و سیله به صورت حرفه‌ای و عمده در واحدها تولیدی خود استفاده کرد. سرانجام این شرکت آچار ترکمتر را در سال 1938 اختراع کرد و به تولید انبوه رساند. از آن پس در تمام کارگاه‌های صنعتی، خطوط تولید و کارخانجات، آزمایشگاه‌ها و صنایع خودروسازی، این نوع آچار را به کار می‌برند.



انواع ترکمتر

ترکمترها دارای انواع مختلفی هستند و هریک برای کار خاصی در نظر گرفته شده است. از جمله ترکمترهایی که هم‌اینک در ابزارفروشی‌های برتر کشور عرضه می‌شوند، می‌توان انواع زیر را نام برد:

1) ترکمترهای تقه‌ای

این نوع از ترکمتر که قدرت آن از 2 نیوتن‌متر شروع شده و نهایتاً به 3000 نیوتن‌متر می‌رسد، در کارگاه‌ها و واحدهای صنعتی استفاده می‌شود. در این ترکمتر، وقتی گشتاور دقیقاً به اندازه موردنظر برسد، صدای تقه مانندی از آن شنیده می‌شود که به معنی اعلام پیدا کردن مقدار گشتاور است؛ به همین خاطر به آن ترکمتر تقه‌ای می‌گویند.

2) ترکمترهای کمرشکن

ترکمتر کمرشکن زیرمجموعه‌ای از ترکمترهای تقه‌ای است که به غیر از ایجاد صدای تقه، در هنگام رسیدن به اندازه دقیق گشتاور، از وسط تا می‌شود (از وسط نوعی شکنندگی پیدا می‌کند)، به همین خاطر به آن ترکمتر کمرشکن می‌گویند که از 700 نیوتن‌متر به بالا نیز قدرت دارند.

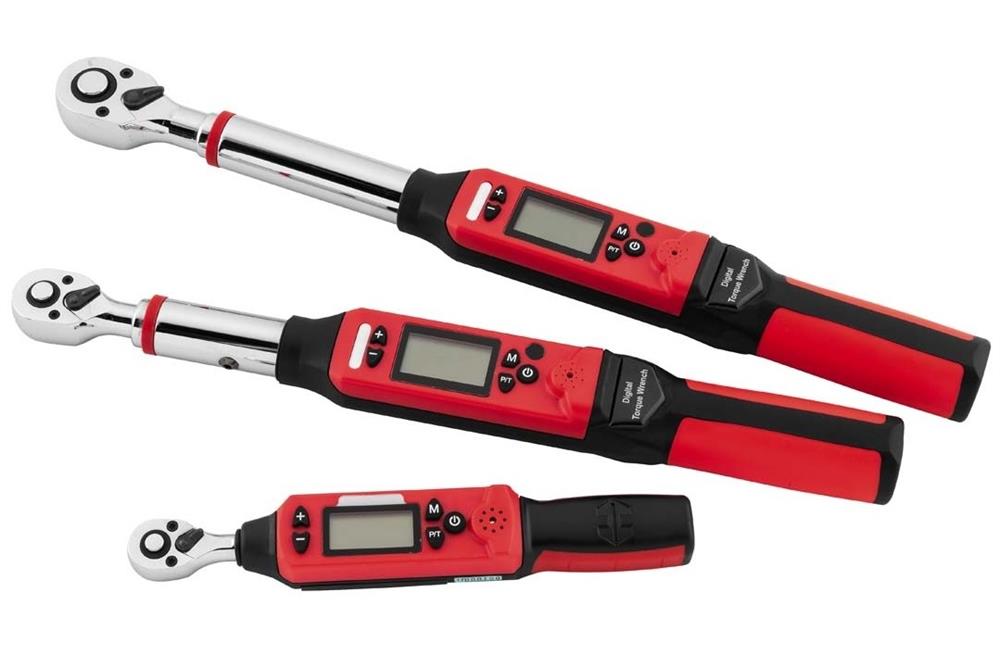

3) ترکمترهای دیجیتال

ترکمترهای دیجیتال نیز مانند ترکمترهای کمرشکن، زیرمجموعه تقه‌ای‌ها هستند، اما دقت بالاتری دارند. بر روی این نوع ترکمتر یک نمایشگر قرار دارد که میزان گشتاور موردنظر را نشان می‌دهد، به همین خاطر به آن ترکمتر دیجیتالی گفته می‌شود.

4) ترکمترهای ساعتی

ترکمترهای ساعتی به نسب دیگر انواع این ابزار، حرفه‌ای‌تر هستند و بیشتر در خط تولید کارخانه‌ها مورد استفاده قرار می‌گیرند. بر روی این ترکمترها یک عقربه شبیه ساعت وجود دارد که مقدار گشتاور را نشان می‌دهد. این ابزار از 20 تا 3000 نیوتن‌متر را می‌تواند به کمک عقربه خود نشان دهد.

معمولاً در فروشگاه‌های ابزاری می‌توانید ترکمترهایی با رنج 10 تا 3000 نیوتن‌متر را پیدا کنید. البته درایو (وسیله سنجش ترکمترها که در نوک آن‌ها تعبیه می‌شود) نیز از 4/1 تا 1 اینچ در بازار موجود هستند.







آیا ترکمترها نیاز به مراقبت دارند؟

ترکمترها ابزارآلات محکمی هستند که نیاز به مراقبت خاصی ندارند، اما ممکن است در اثر استفاده زیاد از میزان خارج شوند. به همین خاطر بهتر است پس از اینکه بیشتر از 4000 بار از این وسیله استفاده کردید، آن را کالیبره کنید (از نو تنظیم کنید). البته لازم به ذکر است که در صورت افتادن یا وارد شدن ضربه به ترکمترها نیز باید آن‌ها را دوباره کالیبره کرد.



واحد اندازی‌گیری ترکمتر چیست؟

طبق استاندارهای جهانی، واحد اندازه‌گیری گشتاور «نیوتن در متر» است. البته به غیر از این استاندارد، در برخی از برندهای ابزاری که در کشورهای انگستان و آمریکا تولید می‌شوند، ترکمترها با واحدهای «اینچ در پوند» یا «فوت در پوند» عرضه می‌شوند. نوع استاندارد این وسیله با واحد نیوتن بر متر در کشور ما کاربری راحت‌‌تری دارد و بیشتر مورد استفاده قرار می‌گیرد.



درصد خطای ترکمترها چقدر است؟

ممکن است هر ترکمتر دقت متفاوتی را برای یک دستگاه نشان دهد، بنابراین بهتر است برای اندازه‌گیری هر واحد صنعتی، از یک ترکمتر خاص استفاده شود. با این وجود در صنایعی که حساسایت بالا ندارند، هر نوع ترکمتری می‌تواند دقت درست را به صنعتگر نشان دهد؛ چراکه درصد خطای این ابزار بین 1 تا 4 درصد است.



ترکمترها با چه عناوینی در بازار وجود دارند؟

اگر شما بخواهید این وسیله را در بازار پیدا کنید، باید با عناوین رایج آن در ایران آشنا باشید تا بتوانید یک ترکمتر مناسب برای خود پیدا کنید. در بازار کشور ما از این و سیله با عناوین زیر استفاده می‌شود:

- گشتاورسنج

- تورکمتر

- تورکرنچ

- تورک‌متر

- ترک‌رنچ

اگر در هنگام مراجعه به ابزارفروشی، فروشنده از وجود ترکمتر اظهار بی‌اطلاعی کرد، با این عناوین می‌توانید او را متوجه منظور خود کنید (چون در هر ابزارفروشی از یکی از این عناوین برای ترکمتر استفاده می‌کنند).



شرکت‌های برتر سازنده ترکمتر در جهان

ترکمترها توسط شرکت‌های بسیار بزرگ و معتبری در سطح جهان تولید می‌شوند که بهترین و مرغوب‌ترین تولیدات این وسیله در کارخانجات زیر انجام می‌شود:

- ترکترهای هازت (Hazet) – ساخت آلمان

- ترکمترهای پلاراد (Plarad) – ساخت آلمان

- ترکمترهای نوربار (Norbar) – ساخت انگستان

- ترکمترهای گدور (Gedore) – ساخت آلمان

- ترکمترهای ترک‌لیدر (Torqueleader) – ساخت انگستان

- ترکمترهای سی‌دی‌آی (CDI) – ساخت آمریکا

- ترکمترهای جت‌کو (JETCO) – ساخت آمریکا

علاوه بر این موارد، برندهای اسناپون (SNAPON)، راد (RAD)، های‌تورک (HYTORC)، های‌فورس (HI_FORCE)، انرپک (ENERPAC)، و پروتو (PROTO) نیز از کیفیت و دقت کافی برخوردار هستند. بنابراین سعی کنید در هنگام خرید، یکی از این برندها را انتخاب کنید. یا توجه به اینکه نمونه‌های چینی این ابزارآلات به وفور وارد کشور می‌شوند، در هنگام خرید باید به اصل بودن ابزار و ترکمتر خود توجه ویژه داشته باشید.



سایر تنظیمات و استفاده‌های ترکمتر و مالتی‌پلیرها

همانطور که قبلاً هم اشاره کردیم، معمولاً واحدهای صنعتی، ترکمتر و مالتی‌پلایر را در کنار هم به کار می‌برند تا دقت و کیفیت کار خود را بالا ببرند. گاهی نیز از انواع ترکمترها و مالتی‌پلیرهای ادغام شده استفاده می‌کنند. در هر حال از انواع تخصصی و ویژه این ابزار در صنایع بزرگ کشتی‌سازی، پتروشیمی، هواپیماسازی، ایجاد سکوهای نفتی، پُل‌های فلزی، دکل‌ها و ..... استفاده می‌شود. کارگاه‌ها و واحدهای صنعتی کوچکتر نیز بسته به نیازهای کاری خود می‌توانند از انواع ترکمتر و مولتی ‌پلیر  متناسب با شیوه کار خود استفاده کنند. البته برای تنظیم گشتاور و استفاده از این ابزارها می‌توانید از دفترچه‌های راهنمای آن‌ها استفاده کنید. ابزارفروشان متخصص هم می‌توانند در استفاده صحیح از آن‌ها به شما مشاوره بدهند.





جهت مشاوره و خرید انواع ابزارتخصصی ترکمتر،بکس بادی،پولی کش،مولتی پلیر،جک،آچار بکس ، گریس پمپ بادی ، بالانسر، پرس هیدرولیک و...با کارشناسان فنی آچارکالا در تماس باشید: 02166348970



آچارهای ترکمتر در بسیاری از صنایع و مشاغل یک ابزار ضروری هستند. در بسیاری از موارد اینکه پیچ ها و مهره ها با فشار درستی بسته شوند اهمیت زیادی دارد. فارغ از اینکه چه نوع ترکمتری را انتخاب می کنید، حتماً آچاری را انتخاب کنید که نیازهایتان را برآورده کند. بسیاری از آچارهای ترکمتر خوب بسیار محکم هستند و تا زمانی که تمیز شده و به خوبی نگهداری شوند، سال ها برایتان کار خواهند کرد. هنگام خرید آچار ترکمتر جدید حتماً نیازهایتان را ارزیابی کنید، چون ابزاری است که احتمالاً تا مدت ها آن را تعویض نخواهید کرد. در این مقاله سعی ما در این است که جدیدترین و به روز ترین آچارهای سال 2020 را بررسی کنیم .



1-    ترکمتر تقه ای تیکون

ترکمتر تقه ای نوعی دیگر از ترکمتر است که به دلیل صدای تقه ایی که پس از رسیدن به میزان گشتاور تنظیم شده از آن به گوش میرسد و به ترکمتر تقه ایی معروف شده. هنگامی که این آچار گشتاوری مقرون به صرفه ساخته شد، آنها فقط معمولاً یک مقیاس را می توانستند اندازه گیری کنند . اما با این مدل جدید  شما می‌توانید اندازه‌گیری‌هایتان را در هر دو مقیاس  نیوتن-متر و فوت-پوند انجام دهید.

محدوده تغییرات در فوت- پوند از ۱۰ - ۱۵۰ یا 6/13-5/203 در نیوتن-متر است. مقیاس مربوط به این مدل با افزایش‌های یک- فوت -پوند علامت گذاری شده و خواندن آن بسیار راحت است. اما به خاطر داشته باشید که این آچار، گشتاور را تنها در جهت ساعتگرد اندازه می‌گیرد. قیمت این آچار ترکمتر نسبت به کیفیتی که دارد بسیار مناسب است

ساختار تمام استیل مدل تیکتون، دوام آن را ضمانت می‌کند و دسته‌ی آن، حالت گرفتن مناسب آچار را فراهم می‌کند. بخش‌های پلاستیکی در آن وجود ندارد که فرسوده یا شکسته شود. سر چرخ دنده‌ای برگشت‌پذیر مربوط به این مدل، در هر دو جهت حرکت می‌کند. هنگامی که قصد استفاده از یک آچار ترکمتر دارید، دقت آچار ، عامل فوق‌العاده مهمی است.

با وجود اینکه این آچار قیمت پایینی دارد افتخار می‌کند که دارای دقتی بالا است و رقبا چنین دقتی ندارند . با دقتی برابر %4-/+ (مثبت و منفی چهار درصد)، این آچار ترکمتر به حد کافی خوب است که بتوان برای استفاده روزانه آن را در نظر گرفت.

این آچار بسیار سبک است و استفاده از آن بسیار آسان است و همین امر آن را به یک آچار فوق العاده کاربردی تبدیل کرده که برای پیچ و مهره ها ، سیستم تعلیق و تعویض ترمز عالی است. وزن آن تنها 5/6 پوند و طول آن ۲۶ اینچ و پهنای آن ۳ اینچ و ضخامت یا بلندی آن 5/2 اینچ است.





2-آچار ترکمتر دیجیتالیای سی دلکو

وقتی که نوبت به مدل های دیجیتالی می‌رسد، این آچار مورد علاقه ما ست. صفحه ال سی دی آن خواندن اندازه‌ها را بدون دردسر کرده است و همینطور دکمه هایی  وجود دارند که به شما در انتخاب استفاده از مقیاس فوت- پوند یا نیوتن-متر به کمک می‌کنند. صفحه نمایش همیشه مقادیر را در زمان واقعی به شما نشان می‌دهد. بنابراین چیزی وجود ندارد که لازم باشد در موردش فکر کنید.

محدوده‌ی این آچار گشتاوری برای کارهای کوچک هم مناسب است. ظرفیت گشتاوری آن از ۴ تا 99 فوت-پوند است. این رفیق کوچک برای دوچرخه ، استفاده مداوم روزانه و تعمیر ماشین شما بسیار مناسب است.

وجود ویژگی هشدار بصری و صوتی در این مدل بسیار کاربردی است. هنگامی که به گشتاور می‌رسید به شما اطلاع می‌دهد. سپس، خواهید دید که هم ال ای دی‌ها در حال چشمک زدن هستند و هم صدای زنگ آن شنیده می‌شود. ویژگی‌های مفید دیگری هم در این مدل وجود دارد. می‌توانید از بین چهار مقیاس متفاوت موجود، یکی را انتخاب کنید ، ویا در تنظیمات از peak & traceاستفاده کنید.

دقت این آچار  %2-/+ در جهت ساعتگرد است .استانداردهای کیفیت، این محصول ISO 6789 و ASMEB 107.14-2004است. همچنین ضمانت ای سی دیلکو برای یکسال تمامی موارد نقص‌ فنی یا موضوعات مربوط به طرز کار آن را کاملا پوشش می دهد.

وزن این آچار گشتاوری ۴ پوند، طول آن ۱۷ اینچ و پهنای آن 5/1 اینچ است. باتری هایی که استفاده می‌کند یون لیتیومی است و همراه آن فروخته می شود







3. آچار میکرومتری صنعتی سی دی آی

اگر از یک حرفه‌ای بپرسید که کدام آچار گشتاوری در مجموعه‌ی آچارهایش افسانه‌ای است، این مدل سی دی آی را نشان خواهد داد. دوام و کیفیت آن در میان  آچار های مکانیکی قابل توجه است. اگر چه رسما این مدل یک مدل برتر نیست، به دلیل دقتی که توسط این آچار به دست می‌آورید، بسیار توصیه شده است. وزن کم آن و بزرگ بودنش، باعث می‌شود که بتوانید سریع و آسان از آن استفاده کنید.

دسته پلاستیکی در این مدل، تنها چیزی است که بادوام نیست ولی البته بسیار راحت و خوش دست است. خود آچار گشتاوری، ساختمان استیل آن بسیار بادوام است و هیچ‌گاه نشنیده‌ایم که یکی از این آچارها بشکند. محدوده ظرفیت فوت-پوندی گشتاوری آن ۳۰ تا ۲۵۰ است. برای تنظیم قدرت و توانایی آن یک مقیاس قابل تنظیم دوگانه وجود دارد و یک دکمه آزاد سازی سریع، برای مواقعی که نیاز به جابجایی اندازه سوکت نیاز دارید. در مورد دقت آن، دارای تحمل رسمی %4-/+ است در حالی که استفاده کنندگان مدعی هستند، این دقت اندکی کمتر است. اگر شما ابزاری نیاز دارید که برای سال‌ها با شما بماند، این می‌تواند یک خرید خوب باشد.







در قسمت دوم این مقاله به معرفی چند مدل دیگر از معروفترین آچارهای ترکمتر می پردازیم این مقاله را از دست ندهید. به علاوه برای مشورت و خرید انواع ترکمتر می توانید با کارشناسان آچار کالا در تماس باشید.

در آچار کالا انواع ترکمترها با بهترین برندها وجود دارند مانند ترکمتر هازت آلمان، ترکمتر گدور آلمان، ترکمتر ترکلیدر انگلستان، ترکمتر لایت ژاپن، ترکمتر جانزوی تایوان، ترکمتر فروس تایوان

به علاوه کلیه ترکمترهای موجود در بازار مانند انواع ترکمتر بادی ، ترکمتر هیدرولیک و ... را از آچارکالا خریداری نمایید ، با ضمانت اصلی بودن در سراسر ایران تحویل بگیرید.

تجربه های خود را در استفاده و خرید انواع ترکمتر با ما به اشتراک بگذارید تا تمامی متخصصین این حوزه از نظرات ارزشمند شما بهره مند شوند.





جهت مشاوره و خرید انواع ابزارتخصصی ترکمتر،بکس بادی،پولی کش،مولتی پلیر،جک،آچار بکس ، گریس پمپ بادی ، بالانسر، پرس هیدرولیک و...با کارشناسان فنی آچارکالا در تماس باشید : 02166348970

آچار ترکمتر یک وسیله لازم و ضروری برای محکم کردن و باز و بسته کردن پیچ و مهره ها ست اما بدون شک هر مدلی را نمی توانید برای هر کاری تهیه کنید. برای اینکه دقیقا مدل مناسب نیاز خودتان را داشته باشید، نیاز به دانستن چندین مورد و سپس تصمیم‌گیری طبق آن است.



اندازه های آچار ترکمتر

چهار سایز مختلف این آچار موجود است. اندازه ها به طور کلی با رنج گشتاور ابزار مرتبط است، که اغلب برای نشان دادن آن ها از فوت-پوند برای اتصالات با استاندارد SAE و نیوتن-متر برای اتصالات با استاندارد متریک استفاده می شود.

پس اگر روی دوچرخه کار می کنید یا کامیون باید سایز مناسب کار خود را انتخاب کنید اندازه ها به این صورت هستند:

درایو 4/1 اینچ – این اندازه برای پیچ ها و مهره های بسیار کوچک مورد استفاده قرار می گیرد و با رنج گشتاور 50 تا 250 اینچ-پوند(که معادل 4 تا 21 فوت-پوند است) برای کار بر روی وسایل موتوری مناسب است.

درایو 8/3 اینچ – با استفاده از این سایز می توان گشتاور مورد نیاز را بر روی بیشتر پیچ و مهره های اکثر خودروها و ماشین های باری کوچک اعمال کرد. رنج مناسب برای کارهای مرتبط با خودرو، 15 تا 75 فوت-پوند است. اگر فقط می توانید یک سایز از آچار را داشته باشید، این سایز همة کارها را به طور کامل برایتان انجام نمی دهد، اما بین همۀ اندازه ها پرکاربردترین است.

درایو 2/1 اینچ – پیچ و مهره های بزرگ تر در قسمت هایی مانند سیستم تعلیق، دسته موتور، بسته به نوع خودرو، ممکن است برای اعمال گشتاور مناسب به این سایز نیاز داشته باشند. رنج 30 تا 250 فوت-پوند برای این نوع کارها مناسب است.

درایو 4/3 اینچ – این سایز مناسب کارهای خاص است. اکثر افراد به آچار ترکمتری به این بزرگی نیازی ندارند،  اما هر چند وقت یکبار ممکن است کسی به آن نیاز پیدا کند. شما باید رنجی که متناسب با شرایط تان است را انتخاب کنید.

احتمالاً متوجه همپوشانی بین رنج های بالا شده اید و با خودتان فکر کرده اید که چرا بزرگ ترین رنج را انتخاب نکنم؟ به این دلیل که زمانی که نیازهای گشتاوری شما افزایش پیدا می کند، اندازۀ آچار شما هم افزایش خواهد داشت که امکان مانور در فضاهای کوچک تر را کم می کند. ضمن اینکه، آچارهای ترکمتر در میانۀ رنج شان بیشترین دقت را دارند، بنابراین شما باید رنج مناسب خودتان را انتخاب کنید.





سبک:

هر نوع از آچارهای ترکمتر فواید خودش را دارد و هر کدام مورد استفاده کاملاً متفاوتی دارد.



دیجیتال:

یکی از بهترین مدل‌ها برای استفاده محکم کردن هر روزه و همین‌طور برای استفاده مبتدیان است. طراحی خوب با خواندن دیجیتال ترکیب شده است و وسیله قابل اعتمادی را ساخته که جایی برای حدس و گمان باقی نمی‌گذارد. معمولاً مدل های دیجیتالی دارای حسگر های بصری، صوتی و علایمی هستند که هنگام رسیدن به گشتاور مطلوب، شما را آگاه می‌کنند.



شماره‌ای:

آچارهای ترکمتر قدیمی، تنها با اضافه کردن شماره ها به شما کمک می‌کنند تا مقدار گشتاور را اندازه بگیرید. این نوع آچار ها برای امتحان کردن و بررسی کردن گشتاور وارد شده به محل اتصال مناسب هستند.



تابشی:

در این مدل پرتو نشانگر به سر آچار گشتاوری متصل می‌شود. هنگامی که آچار، گشتاور را به کار می‌برد، پرتو در مکان خود قرار می‌گیرد و مقیاس نشانگر، مقدار گشتاور به کار رفته را نشان می‌دهد. اگر نیاز دارید که آچار ترکمتر‌تان را با خود داشته باشید، این مدل بهترین انتخاب هستند.



اشاره های، کلیکی یا ضربه‌ای:

هر مدل کلیکی، یک کلاچ دارد که کمک می‌کند به طور کاملا مناسبی آن را تنظیم کنید. این مدل برای محکم کردن پیچ و مهره ها بهترین نوع هستند .





نتیجه:

انتخاب بهترین آچار ترکمتر به این بستگی دارد که شما به چه دلیل آن را می‌خواهید. اگر می‌خواهید گاه‌گاهی تعمیراتی را انجام دهید، پس مدل تیک‌تون بهترین مورد برای شماست. اگر مدلی را می‌خواهید که یک عمر برای شما بماند، مدل سی دی آی چیزی است که باید انتخاب کنید. در غیر این صورت، اگر شما یک آچار ترکمتر می‌خواهید که بیشتر کارها را با آن انجام دهید، پس باید مدلای سی دلکو را انتخاب کنید.

اگر هنوز تردید دارید، تفکیک آنچه باید جستجو کنید، آچار کالا به شما کمک می‌کند تا نیاز خود را معین کنید. امیدواریم توانسته باشیم اطلاعات کافی را در اختیارتان قرار دهیم و بنابراین بتوانید تصمیم بگیرید که بهترین مدل متناسب با نیاز شما، کدام است.



جهت مشاوره و خرید انواع ابزارتخصصی ترکمتر،بکس بادی،پولی کش،مولتی پلیر،جک،آچار بکس ، گریس پمپ بادی ، بالانسر، پرس هیدرولیک و...با کارشناسان فنی آچارکالا در تماس باشید: 02166348970



به منظور اندازه گیری گشتاور سیستم‎های دوار یا چرخشی از قبیل موتور، گیربکس یا حتی درب بطری نوشابه و در کل برای مواردی که اندازه گیری نیروی وارد بر محور جسم نیاز است، از گشتاور سنج یا ترکمتر استفاده می‎شود. به عنوان نمونه اگر درب بطری نوشابه با گشتاور بیش از استاندارد بسته شود، باید با ابزار گشتاور سنج یا ترکمتر باز شود چرا که در کارخانه  اگر به گونه تنظیم شده که قابل باز شدن با دست نباشد درب نوشابه باز نمیشود.



از دیگر دستگاه‏ها‎ی گشتاور سنج می‎توان به نوع دستی با یک نشان دهنده اشاره نمود که به آن ترانسمیتر یا ترانسدیوسر گشتاور گفته می‎شود. نکته مهم اینکه، دستگاه‏ اندازه گیری گشتاور، محورهای دوار یا دینامیک نسبت به گشتاور سنجی نمونه‏ ها‎ی ثابت و استاتیک مشکلتر می‎باشد که تنها با ورود تکنولوژی استفاده از آنها آسان شده است. پیچ و مهره‏ ها‎یی که در دستگاه‏ها‎ و ابزارهای مختلف به کار برده شده اند، مطابق با معيار سختي، قطر ميزان بار و یکسري محاسبه‏ ها‎ي ديگر طراحي مي شوند.



 ميزان سفت كردن هر پيچ، با حاصلضرب مقدار نيروي اعمال شده در طول بازوي مشخص می‎شود و پيچ‏ ها‎ي مختلف طبق كاربرد و محل استفاده، گشتاور متفاوتی دارند که توسط طراح و سازنده دستگاه‏ ها‎ محاسبه شده و به مصرف کننده اعلام مي شود. عدد معيني از تُرك یک پيچ، مناسب ترين گشتاوري است كه با اعمال قطعات متصل شده توسط آن پيچ بهترين بازدهي را ارایه می‎دهند. بنابر ميزان گشتاور يا ترك طراحي شده جهت بستن هر پيچ، به ابزاري كارا و قابل اطمينان نیاز دارد. ترکمتر در واقع به منظور اعمال گشتاور دقيق براي هر پيچ است.



برای طراحي و ساخت ابزار گشتاور سنج، به معیاریی از قبیل كاربرد آن در زمينه اندازه گيري، از قطعات بسيار ظريف و دقيق صنعتي توجه می‎شود. زیرا عملكرد هر قطعه در نتيجه نهايي تاثیرگذار است. برای طراحي اين ابزار، حفظ طولاني مدت كاليبراسيون و نيز استفاده آسان توسط كاربر به عنوان معیارهای شناخته شده بوده و در حال حاضر گشتاور سنج یا ترکمتر در انواع  مختلف كه داراي قفل‏ها‎ي متفاوتي است، در بازار موجود می‎باشد.

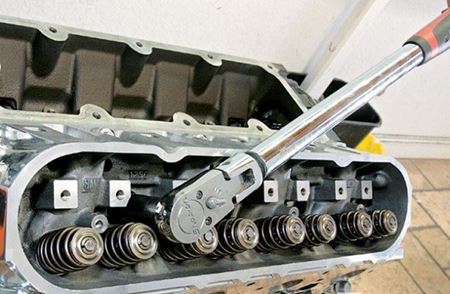

 به عنوان نمونه در فیلم زیر میتوانید دقت سفت کردن پیچ سر سیلندر را با ترکمتر مشاهده کنید.



تعمیرات تخصصی ترکمتر

ترکمتر ابزاری برای میزان قدرت گشتاور پیچ استفاده می شود

با توجه به حساسیت بالای ترکمتر که از تنظیم شدن نگهداری،تعمیرات،کالیبره از این حساسیت می توان نام برد

تعمیرات ترکمتر یکی از مهم ترین خدمات پس از فروش ترکمتر و یا میتوان گفت پشتوانه این دستگاه می باشد

تعمیرترکمتر دراین حال که خود آچارترکمتر ابزاری نسبتا با اجزای کمی ساخته شده است تعمیرآن آسان نیست و همانطور که ترکمترابزاری گران قیمت و ارزشمند است تعمیرآن بسیار مهم می باشد

و در این امر بسیار مهم و تخصصی فروشگاه آچارکالا برای خدمات پس از فروش و فروش ترکمتر در خدمت شما می باشد

فروشگاه آچارکالا در راستای تعمیرترکمتر -مولتی پلیر-گشتاورسنج با تعمیرکاران حرفه ایی و با ارائه کالیبره به مشتریان انجام می شود

بیشتر آچارترکمتر ها از ناحیه سر ترکمتر و یا مغزی ترکمتر دچار مشگل و آسیب دیدگی می شوند که تمام این موارد قابل حل شدن میباشد ودیگر مشگل ترکمتر ها زمین خوردن و یا به جای جغجغه استفاده می شود که از کالیبره خارج می شود

تعمیرآچارترکمتردر فروشگاه آچارکالا به صورت تخصصی و فوق حرفه ایی با لوازم و قطعات اصلی خود ترکمتر ها با برند های مختلف موجود و آماده برای تعمیرات ترکمترمی باشد.



تاریخچه ترکمتر و طرزاستفاده آن؟

تاریخچه درست ترکمتر را ازآچارکالا بخواهید.

  Torque Meter برای اولین بار ترکمتر درسال ۱۹۱۸میلادی برای بستن پیچ و مهره های شرکت آب نیویورک توسط کارکنان اختراع شد و مخترع آن یک امریکایی به نام کنراد بار می باشد که این اختراع باعث شد ایمنی باز و بسته کردن اتصالات آب شهری تامین شود واین ابزار درحدود قرن 20 تولید انبوه و گسترده ایی شد. برای استفاده در خطوط تولید خودرو و پالایشگاه ها و صنایع و کارگاه ها و آزمایشگاه ها و کارهای سبک تر استفاده میشود این آچار نام های مختلفی دارد ترکمتر-ترکرنج-گشتاورسنج-تورکمتر

آچارترکمترها برای اعمال مقدار گشتاور مشخص بر روی اتصالات تنظیم شده اند. مقدار نیروی گشتاور اعمال شده به مقدار نیروی وارده به روی دسته ی آچارترکمتراست. قدرت و نیروی ترکمتر به طول اچاربستگی دارد

 اچار ترکمتر دارای یک رنج یا یک شاخص است که درجه بندی منظمی دارد برای اعمال گشتاور و تنظیم ترکمتر انتهای دسته ترکمتر یک شاخص وجود دارد ک با چرخاندن آن ترکمتر تنظیم می شود . برای نشان دادن رنج ترکمتر و تنظیم آن یک درجه بندی روی دسته آن درج شده است

ترکمترها برحسب شاخص های مختلف ک رو دسته آن درج شده است به ترتیب ذیل می باشند

(lbft)فوت پوند

(NM)نیوتن متر

(lbin)اینچ پوند

 روش کار با آچارترکمتر

برای استفاده از ترکمتر باید از ترکمتری استفاده شود که کالیبره باشد کالیبره را با هولوگرام یا برچسب نشان می دهندهمه ترکمتر های استاندارد یک برگه کالیبراسیون یا سرتی فیکیت ازشرکت سازنده اصلی دارند

  همه آچارترکمترها دارای یک قفل ته دسته هستند برای تنظیم ترکمتر بایدآن آزادکرد و باتوجه به عدد مورد نظر دسته را چرخاند تا دسته و خط مرکزی روی هم قراربگیرند

سپس قفل را بفشاریدتا ترکمتر درهنگام کار از رنج مورد نظر خارج نشود

هنگامی ک از یک آچار ترکمتر تقه ایی استفاده میکنید از یک دست برا هول محور استفاده کنید و دست دیگری را برروی دسته ترکمتر بگذاریدو شروع به چرخاندن یا اعمال نیرو کنید زمانی ک ترکمتر به نیروی مورد نظر برسد یک تقه یا کلیک میکند به محض شنیدن صدا چرخاندن را متوقف کنید درغیراین صورت ممکن است پیچ یا اتصال بیشتر سفت شود

و زمانی ک کارتان با ترکمتر به اتمام رسید درجه بندی ترکمتر یا رنج آن را در پایین ترین رنج قرار دهید زیرا داخل دسته ترکمتر فنری قراردارد ک تحت فشار باشد  اثرمنفی بر روی دقت و اندازه گیری آن میگذاردبرای کار با ترکمتر و اعمال گشتاور وبستن پیچ یا اتصالات ترکمتر را جهت عقربه های ساعت به چرخانید و برای کم کردن گشتاورخلاف جهت عقربه های ساعت بچرخانید

آیا کالیبره ترکمترضروری است؟

برای مطمعن بودن از کالیبره ترکمتر و درست انجام دادن گشتاورباید به طور منظم ترکمترکالیبره شودبه دلیل استفاده مداوم درکار دقت اندازه گیری آن کاهش پیدا میکند خطای قابل قبول تا ۵درصد است درغیراینصورت سلامت کار و ابزار از بین می رود

چگونه ترکمتر را کالیبره کنیم ؟

بهتراین است که همه ی ابزارهای تست و اندازه گیری و حساس به طور حرفه ایی و درست کالیبره شوند.برای این امرشرکت های مختلف کالیبراسیون معتبر وجود دارد درصورت عدم کالیبره یا خرابی ابزارهای اندازه گیری و تست کالیبراسیون است که آن را مشخص میکند و باید ترکمتررا بعد از ۲۵۰۰تا۳۰۰۰کلیک یا چرخاندن کالیبره کرد و ممکن است ترکمتردر طول مدت یک سال کمتر استفاده شود و به آن عدد نرسد هرسال یک بار توصیه می شود کالیبره دستگاه صورت گیرد تا ار درست بودن عملکرد و دقت ترکمتر اطمینان حاصل شود

روش نگهداری ترکمتر  ؟

آچارترکمتربرای سالم ماندن و از کالیبره خارج نشدن آن نگهداری هایی لازم دارد. از جمله زمین نخوردن و به عنوان ابزاری برای ضربه زدن به سطحی یا چیزی استفاده نشود که باعث از کالیبره خارج شدن دستگاه می شود و مقدار گشتاور مورد نیاز را به درستی و صحیح اعمال نمیکند وهمچنین نکات مهم و کلیدی برای استفاده صحیح ازترکمتر این است که ترکمتر را در یک محل تمیز درجعبه چوبی یا فلزی و یا پلاستیکی که ساخت شرکت سازنده است نگهداری کنید و دیگر توصیه برای کاربااین ابزاراین است که به صورت منظم و یکنواخت با ترکمتر کار کنید
